详细介绍
冷却机用途
转筒冷却机是一种处理大量物料的冷却器。由于运转可靠、操作弹性大、适应性强、处理量大,广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。
回转圆筒冷却器一般适应于颗粒状物料,也可用于部分掺入物料的办法冷却粘状膏状物料或温度较高的物料。他的优点是生产能力大、适用范围光、流量阻力小、操作上允许波动范围较大、操作方便等。

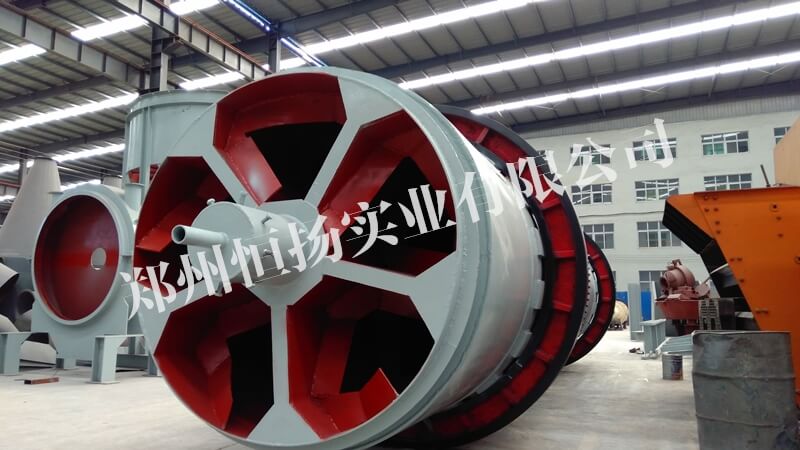

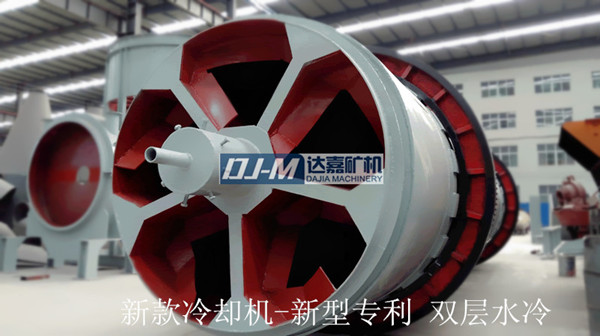

上图为我公司自主设计研制的***冷却机,冷却效率更高
冷却机结构与原理
1、结构:
转筒冷却机由1、筒体。2、前辊圈。3、后辊圈。4、齿轮。5、挡辊。6、拖辊。7、小齿轮。8、出料部分。9、扬板。10、减速机。11、电机。12、热风道,13、进料溜槽。14、炉体。15、冷却水等部分组成,另外可根据用户需求设计冷却槽或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
2、转筒冷却机工作原理:
干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入冷却器内。冷却器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端流出,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使热物料得以冷却,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高冷却速率并促进物料前进。冷却体一般分为冷空气等。载热体经冷却器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

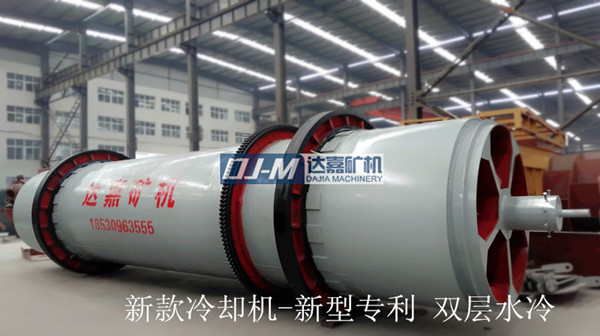

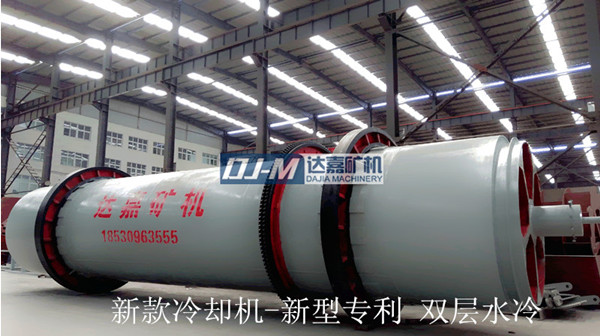

上图为我公司自主设计研制的***冷却机,冷却效率更高
当前,由公司设计制造的***冷却机已经进入批量化生产中。该冷却机为公司自行设计,具有双层冷却,热能可以循环高效利用等优点,打破了传统冷却机热能容易损失,效率不高的问题。***冷却机效率高,每年可节省68%的能耗,实属***高效冷却机。欢迎了解莅临考察。
转筒冷却机技术参数
规格 | 生产能力(t/h) | 转速(r/min) | 电机型号 | 功率(KW) | 减速机 | 总重(t) |
Φ1.2×12 | 1.9-2.5 | 4.5 | Y160L-6 | 11 | ZQ50 | 22 |
Φ1.5×15 | 4-6 | 4.5 | Y200L1-6 | 18.5 | ZQ65 | 33 |
Φ2×20 | 7-8 | 3 | Y225M-6 | 30 | ZL75 | 74 |
Φ2.2×22 | 10-11.5 | 3 | Y225M-6 | 30 | ZL75 | 82 |
Φ2.5×25 | 11-15 | 3.5 | Y280S-6 | 45 | ZL100 | 108 |
Φ2.8×28 | 14-17 | 3.5 | Y280M1-6 | 55 | ZL100 | 142 |
Φ3×30 | 16-20 | 3.5 | YS2-355M1-6 | 112 | ZL115 | 156 |
篦式冷却机主要技术参数
规格 | 生产能力(t/D) | 料层厚度(mm) | 出料温度(℃) | 电机功率(KW) |
509H-723H | 800 | 600 | 65 | 22 |
609H-825H | 1000 | 600 | 65 | 22 |
609S-809S | 1500 | 600 | 65 | 2×22 |
609S-819S | 2000 | 600 | 65 | 2×22 |
809S-1033S | 2500 | 600 | 65 | 20+30 |
709S-919S | 3000 | 600 | 65 | 22+37 |
809S-1019S | 4000 | 600 | 65 | 2×30+3.7 |
